eixo de ar/eixo pneumático

Eixo de ar

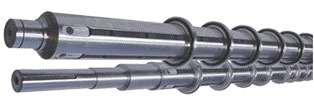

Eixo diferencial
Eixo da embreagem

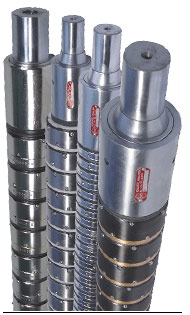

eixo de arO eixo diferencial é um eixo sofisticado do enrolamento para a máquina do re-winder da talhadeira, usado como o winder frente e verso do eixo (tipo do enrolamento do centro).

1.      É capaz de compensar a variação da velocidade devido à variação do calibre com multi núcleos.

2.      O mínimo largura de um núcleo de 20 milímetros é possível.

3.      A terra arrendada do carretel é possível em toda a posição através da largura.

4.      o Nenhum-tempo perdeu em reposicionar núcleos desde que nenhuma parte de distância é requerida.

5.      O eixo pode funcionar em muito de alta velocidade.

eixo de expansão do arEste eixo consiste no eixo entalhado, nas bexigas de borracha, duramente e na gaiola de aço da terra com tipo prendedor da esfera. Tira de Teflon® para o resvalamento melhor e self que lubrifica os segmentos que separam duas gaiolas de aço adjacentes.




Tamanhos

1.      Apropriado para o núcleo ID. 3 " e 6 "

2.      Comprimento como por a exigência.

Potencialidades

1.      Carga até 2 toneladas

2.      Apropriado para o diâmetro 3 do núcleo L.D. ", 4 ", 6 ", 8 " (tamanho métrico e tamanhos especiais produzidos também)

3.      Comprimento como necessário

4.      Velocidade até Mtrs 1000/minuto

5.      Apropriado para materiais do núcleo: Papel, aço, Thermoplastics

6.      Largura mínima do núcleo 20 milímetros

Materiais de construção gerais

1.      Tubulação - aço

2.      Generais da extremidade - aço - simples ou endurecidos

3.      Came - bronze

4.      Talões - aço/borracha endurecidos

EIXO MECÂNICO (BEXIGA MENOS EIXO)

eixo mecânicoEste é um tipo eixo do talão mas a terra arrendada do núcleo é iniciada mecanicamente e não pneumàtica. Este eixo consiste principalmente na tubulação entalhada, nos talões de aço, na came de bronze, na catraca etc. O eixo é capaz de fazer exame de todo o desafio que levanta-se fora da carga e da velocidade pesadas. É possível somente por causa de prender e de centrar-se positivos do núcleo conseguidos sem nenhuns esforços extra com a ajuda do projeto da came/talão. É muito muito vantajoso com os núcleos que têm o diâmetro interno desigual. A chave e o parafuso do estrangeiro-tampão impedem alguns que cortam dos jornais - conduza o conjunto.

Tamanhos

1.      Apropriado para o núcleo ID. 3 " e 6 "

2.      Comprimento como por a exigência

EIXO DE FECHAMENTO RÁPIDO

O modelo econômico para o eixo do Re-winder que tem todas as vantagens gosta do resvalamento, da variação obsequiosa do calibre, da largura menor etc. do núcleo com somente a limitação da hora needed para reposicionar do núcleo. Este eixo é apropriado para os núcleos de papel.

Tamanhos

1.      Apropriado para a identificação do núcleo. 3 ", 4 " & 6 "

2.      Comprimento como por a exigência

3.     Os fechamentos rápidos individuais estão também disponíveis tendo uma largura de 50 milímetros, de 75 milímetros, de 100 milímetros e de 300 milímetros. O furo do fechamento rápido é alfaiate feito.

EIXO DE MULTI-TUBE

Este é um eixo muito geralmente usado. Consiste principalmente na tubulação entalhada, nos jornais à máquina dos usuários do suite, nos talões, na bexiga de borracha e na válvula de non-return. Estes tipos de eixos são apropriados para estágios desenrolando e de enrolamento. Pode acomodar o único núcleo, retira o núcleo multi da largura de mais de 150 milímetros. O tipo de material da tubulação, material do talão é decidido baseou em condições do dever como o material da carga, da velocidade e do núcleo. As limitações são, não pode tomar cuidado da variação do calibre ou da variação individual da velocidade do núcleo desde que o resvalamento não são conseguidos e a largura do núcleo mais menos de 1 50 milímetros.

Tamanhos

1.      Apropriado para o diâmetro 3 do ID. do núcleo ", 4 ", 6 ", 8 " (tamanho métrico e tamanhos especiais produzidos também)

2.      Comprimentos como por a exigência dos clientes

TIPO EIXO EXPANSÍVEL DA FOLHA DO AR

Este tipo de eixo consiste principalmente na tubulação baixa entalhada, nas folhas do metal com nó/serrilha, na bexiga de borracha, na válvula de non-return e em jornais apropriados.

Este tipo de eixo pode ser usado em desenrola a estação, mas usado principalmente no estágio da rebobinação para vantagens como:

1.      Largura estreita do núcleo

2.      Para impedir os danos aos núcleos finos (sustentação de 100% disponível ao núcleo ID.)

3.      Às vezes o enrolamento do núcleo-menos é também possível

Isto tem também uma limitação para acomodar o calibre e a variação da velocidade.

Tamanhos

1.      Apropriado para o núcleo ID. 3, 4 e 6 (tamanho métrico e tamanhos especiais produzidos também)

2.      Comprimentos como necessário

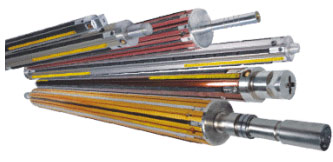

Eixo do talão:

Os prendedores são cortados através da tubulação do metal & a bexiga pneumática é usada inflando. Os prendedores dão a terra arrendada positiva do núcleo.

v estes eixos são fortes & ridged

v o projeto estandardizado permite que nós manufaturem o eixo em todo o diâmetro do tamanho

v o mesmo projeto pode ser oferecido para que resistente ilumine o eixo da potencialidade

v projeto simples assegurando um serviço longo

v o projeto desconcertado do talão fá-lo melhor na aplicação do enrolamento

v cada prendedor oferece uma chanfradura projetada para a inserção fácil do núcleo

v a tolerância dimensional do jornal está muito apertada para o encaixe & a rigidez melhores durante a operação

 Material:

·         Tubulação: Aço ou alumínio

·         Talão: Aço, borracha ou plástico

Tamanho disponível:

·         Núcleo ID de 2 " a 12 "

·         Comprimento até 6000mm (“240”)

Opção:

·         Eixo Cantilever

·         Vário tamanho do talão (prendedor)

Eixo de esfera:

Um eixo projetou especialmente para que as talhadeiras segurem a tensão constante na régua do múltiplo. O eixo de aço baixo tem as bexigas múltiplas, montadas com os fechamentos da esfera para a terra arrendada do carretel.

v voar pequeno possível na tensão muito baixa da correia fotorreceptora - uma solução da largura para o material sensível.

v cada o material cortado pode deslizar na velocidade diferente e na mesma tensão.

v fechamento da esfera com o projeto da mola que minimiza o movimento lateral ao ajustar-se e ao funcionar.

v tensão automática que controla através da união giratória em condições dinâmicas por sinais da movimentação da máquina.

Tamanho disponível:

·         50mm, 70mm

·         3 ", 4 ", 5 ", 6 " algum tamanho possível

·         Largura mínima do fechamento da esfera 24 milímetros avante

Eixo de expansão mecânico:

Arraste externamente o tipo eixo de expansão com projeto cuneiforme faz possível para a terra arrendada concêntrica e permitem o enrolamento de alta velocidade.




v a mola pesada é aplicada assegurando o deslizamento para trás dos talões.

v a vantagem mecânica verdadeira é usada em conseguir a força de aperto pesada.

v absolutamente manutenção livre como nenhuma componentes ou lubrificação de borracha.

Material:

·         Tubulação: Jornal do aço de corpo de aço & de liga

·         Talões: Metal, projetando plásticos

Tamanho disponível:

·         Núcleo ID 3 " a 12 " eixos, comprimento até 3000 milímetros

Opção:

·         Os números dos prendedores podem ser definem baseado em exigências do cliente

Faca inferior que prende o eixo:

Fundamental Multi um eixo da bexiga com apertado-tolerância. Corpo externo que que prende batentes ou facas precisamente no lugar para operações cortando.

Material:

·         Corpo: Aço de liga, cromo duro chapeado & endurecido

·         Luge: Alumínio, aço e borracha

Tamanho disponível:

·         O diâmetro exterior do eixo varia de 50 milímetros a 300mm, comprimento até 3 medidores

Opção:

·         Opção de conexão giratória da união para entregar automático

Multi eixo da bexiga:

O eixo da bexiga é feito Multi da extrusão de alumínio com os jornais de aço encolh-cabidos para a potencialidade elevada do torque. É montado com um tubo do plutônio para o longevity.

v Multi a bexiga é muito clara e permite a manipulação fácil.

v manutenção in-house fácil e rápida.

v um pode montar o núcleo de toda a largura tão pequena quanto 4mm para a rebobinação da talhadeira.

Material:

·         Tubulação: Extrusão normalmente de alumínio. Nós usamos as tubulações de aço em caso da exigência pesada

·         Talões: Borracha, plástico e alumínio

Tamanho disponível:

·         Núcleo ID: 2 " a 12 " comprimentos até 3.000 milímetros (120 ")

Opção:

·         Grapples pode ser oferecido como por prender exigências.

·         ISTO É borrachas, projetando o plástico e o alumínio.

·         Nós oferecemos um corpo de aço da parte para o torque pesado.

Informação técnica para o eixo de ar:

1.      ÚNICO NÚCLEO -

2.      MULTI NÚCLEO -

3.      Máximo. COMPRIMENTO DO NÚCLEO -

4.      Minuto. COMPRIMENTO DO NÚCLEO -

5.      IDENTIFICAÇÃO DO NÚCLEO. -

6.      NO. DO ROLAMENTO. -

7.      FURO DA ENGRENAGEM -

8.      FURO da LUVA/O.D. -

9.      TAMANHO DO KEYWAY (SE ALGUNS) -

10.  POSIÇÃO DA VÁLVULA DE AR -

11.  DIÂMETRO DO EIXO -

12.  PESO DO ROLO (NO EIXO DE AR) -

13.  PARA DESENROLE/VENTO/VENTO CENTER -

14.  AMBO TIPO LATERAL DO EIXO -

15.  TIPO DE CANTILIVER -

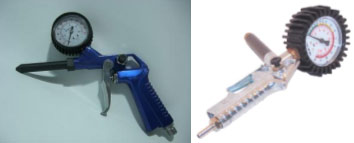

PEÇAS DE REPOSIÇÃO DO EIXO DE AR

Nós temos sempre as seguintes peças de reposição e os acessórios para a maioria de tipos de eixos de ar e de ar lançam prontamente disponível do estoque:

1.      Válvula

2.      Conjuntos de mangueira

3.      Tira da proteção

4.      Extremidade de bronze do Inflator

5.      Mandril do Inflator

6.      Extremidade de borracha do bocal

7.      Borracha contínua

8.      Talão

9.      Mandril do Inflator

10.  Braçadeira rachada

11.  Injetor do Inflator

12.  Haste padrão do Inflator

Nós temos.

1.      Tubo de borracha de algum tamanho

2.      Válvula Midget 1/8 " GAS-NPT, bronze

3.      Válvula do bocal, bronze, para a mangueira de ar

4.      Mangueira de borracha, largura 15.5 milímetros & 19.5 milímetros

5.      Tira da proteção, largura 15.7 milímetros & 19.7 milímetros

6.      Braçadeira, alto, largura 15.5 milímetros & 19.5 milímetros

7.      Braçadeira, fundo, largura 15.5 milímetros & 19.5 milímetros

8.      Mola lisa, largura 16 milímetros - 0.50/+0.00 & 20 milímetros - 0.50/+0.00

9.      Talão de borracha contínuo, H 8.3 de H 9.2 & 20 da largura 15 x 0.6 x 0.6

10.  Injetor do Inflator, metal, 1/4 " NPT, com parafuso prisioneiro de borracha, incl. mangueira do poliuretano de 2.5 m
